Tổng hợp thuật ngữ chuyên dụng trong ngành gia công CNC

Gia công CNC là lĩnh vực kỹ thuật chính xác và phức tạp, nơi mỗi thuật ngữ đều gắn với một thao tác hoặc thông số cụ thể trên máy. Dù bạn là kỹ sư, thợ vận hành hay chủ doanh nghiệp đang tìm hiểu để đầu tư vào tự động hóa, việc hiểu đúng thuật ngữ sẽ giúp bạn đọc bản vẽ, lập trình, trao đổi với nhà cung cấp và xử lý sự cố nhanh hơn.

Bài viết này chia 50 thuật ngữ quan trọng thành các nhóm để bạn dễ tra cứu và ghi nhớ.

1. Những khái niệm cơ bản trong gia công CNC

Nhóm thuật ngữ này là nền tảng cho mọi người mới bước vào gia công CNC.

• CNC (Computer Numerical Control): Công nghệ điều khiển số bằng máy tính, giúp máy gia công tự động, chính xác và lặp lại ổn định.
• NC (Numerical Control): Tiền thân của CNC, điều khiển máy bằng mã số nhưng chưa có máy tính tham gia.
• G-code: Ngôn ngữ lập trình tiêu chuẩn, quy định vị trí, tốc độ, đường đi và nhiều thông số của máy.
• M-code: Các lệnh phụ trợ như bật/tắt trục chính, thay dao, mở hoặc tắt dung dịch làm mát.
• CAD (Computer-Aided Design): Phần mềm thiết kế, tạo bản vẽ 2D hoặc mô hình 3D của sản phẩm.
• CAM (Computer-Aided Manufacturing): Phần mềm chuyển dữ liệu CAD thành G-code để điều khiển đường đi của dao cắt.

2. Thông số và đường chạy dao

Các thông số này quyết định trực tiếp chất lượng bề mặt, tuổi thọ dao và năng suất.

• Toolpath: Đường đi của dao cắt, quyết định hình dáng và chất lượng bề mặt sản phẩm.
• Feed Rate (tốc độ tiến dao): Tốc độ dao di chuyển vào vật liệu. Cài đặt đúng giúp giảm mài mòn dao.
• Spindle Speed (tốc độ trục chính): Tốc độ quay của dao, ảnh hưởng đến độ mịn bề mặt và tuổi thọ dao.
• Cutting Speed (tốc độ cắt): Tốc độ tiếp xúc giữa lưỡi cắt và vật liệu. Quá nhanh dễ cháy vật liệu, quá chậm thì kém hiệu quả.
• Plunge Rate: Tốc độ dao đi xuống theo phương thẳng đứng, quan trọng khi khoan hoặc phay rãnh.
• Rapid Traverse: Chuyển động nhanh không cắt, giúp tiết kiệm thời gian khi di chuyển giữa các vị trí.

3. Phôi, đồ gá và hệ trục

• Workpiece (phôi): Vật liệu gốc được gia công để tạo ra sản phẩm.
• Fixture (đồ gá): Thiết bị giữ phôi cố định trong suốt quá trình cắt.
• Tool Offset: Hiệu chỉnh vị trí dao để đảm bảo độ chính xác tuyệt đối.
• Axis (trục): Máy CNC thường vận hành trên 3 đến 5 trục (X, Y, Z, A, B), tương ứng các chiều chuyển động.

4. Các loại máy gia công CNC phổ biến

• CNC Router: Dùng cho gỗ, nhựa và vật liệu phi kim, phổ biến trong ngành nội thất và quảng cáo.
• CNC Lathe (máy tiện CNC): Gia công các chi tiết tròn, trụ như trục và ống.
• CNC Milling (máy phay CNC): Xử lý bề mặt phẳng hoặc tạo hình dạng phức tạp.
• Mill-Turn Machine: Kết hợp máy tiện và máy phay, tối ưu cho chi tiết có hình học phức tạp.

5. Thuật ngữ mở rộng trong gia công CNC

Khi đã nắm phần cơ bản, bạn sẽ gặp thêm nhóm thuật ngữ nâng cao thường xuất hiện khi lập trình, gá đặt và kiểm soát chất lượng gia công CNC.

5.1. Hệ tọa độ và gá đặt

• Machining Center (trung tâm gia công): Máy đa chức năng, tích hợp phay, khoan, taro trong một lần gá đặt.
• Fixture Offset: Khoảng hiệu chỉnh giữa gốc tọa độ máy và gốc tọa độ phôi, rất quan trọng khi làm hàng loạt.
• Zero Point (điểm không): Vị trí chuẩn ban đầu của máy hoặc chi tiết, làm cơ sở xác định mọi tọa độ.
• Probing System: Đầu dò tự động đo tọa độ phôi hoặc dụng cụ, nâng cao độ chính xác khi gá đặt.
• VMC (Vertical Machining Center): Trung tâm gia công đứng, trục chính vuông góc với bàn máy.
• HMC (Horizontal Machining Center): Trung tâm gia công ngang, trục chính song song với bàn máy.

5.2. Phương pháp cắt và chất lượng bề mặt

• Climb Milling và Conventional Milling: Phay thuận cho bề mặt mịn nhưng cần máy cứng vững. Phay nghịch phù hợp máy cũ hoặc vật liệu cứng.
• Tolerance (dung sai): Giới hạn sai số kích thước cho phép, yêu cầu rất khắt khe trong sản xuất chính xác.
• GD&T: Hệ thống kích thước hình học và dung sai thể hiện trên bản vẽ kỹ thuật.
• Surface Roughness: Độ nhám bề mặt sau gia công, ảnh hưởng đến thẩm mỹ, ma sát và khả năng lắp ghép.
• Step Over: Khoảng cách giữa hai đường chạy dao liên tiếp, ảnh hưởng đến độ mịn bề mặt.
• Chip Load: Lượng vật liệu mỗi răng dao lấy đi trong một vòng quay, tác động đến tuổi thọ dao.
• Runout: Độ lệch tâm của dao hoặc phôi, gây sai số trong quá trình cắt.

5.3. Dao cắt và làm mát

• Tool Life (tuổi thọ dao): Thời gian dao cắt hiệu quả trước khi mòn hoặc gãy, cần theo dõi để giữ chất lượng.
• Tool Changer: Hệ thống thay dao tự động, rút ngắn thời gian và giảm lỗi thủ công.
• Coolant (dung dịch làm mát): Làm mát, bôi trơn và đẩy phoi ra khỏi vùng cắt.
• Dry Machining: Gia công không dùng dung dịch làm mát, phổ biến khi cắt nhôm hoặc cần thân thiện môi trường.
• Cycle Time (thời gian chu trình): Thời gian hoàn thành một chu trình, chỉ số quan trọng để đánh giá hiệu suất sản xuất.

5.4. Lập trình và chuyển động

• Post Processor: Phần mềm chuyển dữ liệu CAM thành G-code phù hợp từng loại máy.
• Subroutine: Đoạn chương trình con được gọi lặp lại nhiều lần.
• Linear Interpolation (nội suy tuyến tính): Dao chuyển động dọc theo các đường thẳng.
• Circular Interpolation (nội suy cung tròn): Dao chuyển động theo đường cong hoặc cung tròn.
• Dwell Time: Thời gian giữ dao tại một vị trí trước khi chạy tiếp, dùng khi khoan sâu hoặc taro.
• Retract Height: Độ cao nâng dao khi không cắt, giúp tránh va chạm với chi tiết.

5.5. Các nguyên công đặc thù

• Facing: Gia công mặt phẳng của phôi, thường là bước đầu tiên khi phay.
• Pocketing: Tạo hốc lõm hoặc lỗ rỗng trên bề mặt chi tiết.
• Contour Milling: Phay theo đường viền ngoài, dùng để tạo hình dạng phức tạp.
• Thread Milling: Cắt ren trong và ren ngoài bằng dao phay ren.
• Helical Milling: Phay theo đường xoắn ốc, thường dùng để khoan lỗ lớn hoặc tạo rãnh xoắn.

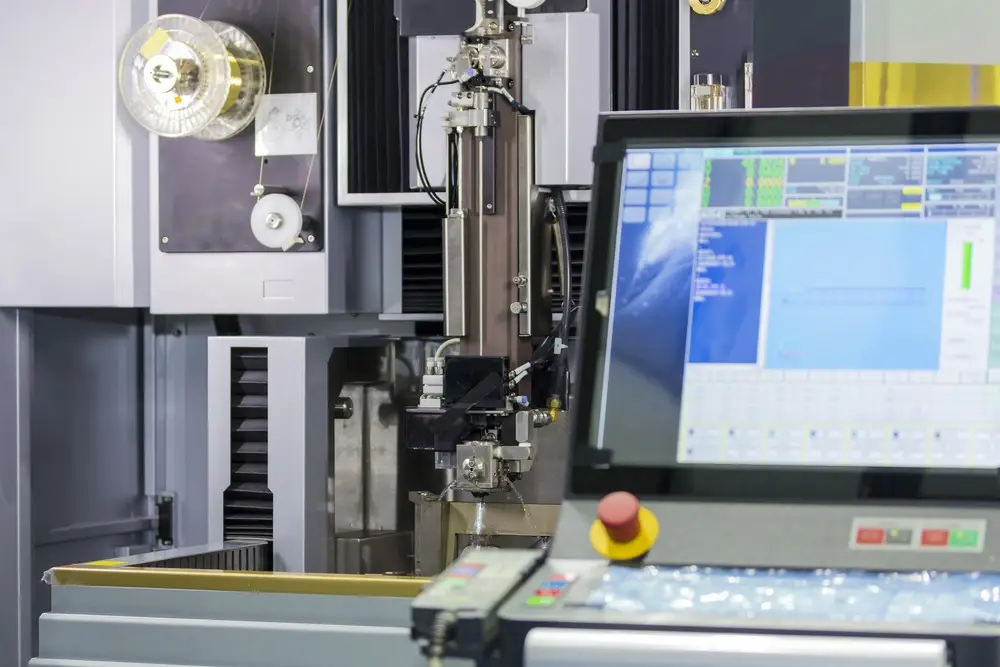

• CNC Wire EDM: Gia công bằng tia lửa điện với dây kim loại, cắt được chi tiết phức tạp và độ chính xác cao.

6. Vì sao cần nắm vững thuật ngữ gia công CNC?

Thuật ngữ không chỉ là kiến thức “để biết”. Một thợ vận hành hiểu rõ feed rate, chip load và tool life sẽ chọn thông số hợp lý hơn, hạn chế gãy dao và giảm phế phẩm. Một kỹ sư thành thạo CAM, post processor và GD&T sẽ rút ngắn thời gian chuẩn bị chương trình và tránh sai lệch giữa bản vẽ với sản phẩm thực tế. Với chủ doanh nghiệp, hiểu các khái niệm như VMC, HMC, tool changer hay cycle time giúp so sánh báo giá máy chính xác hơn và đánh giá đúng hiệu quả đầu tư vào gia công CNC.

Ngoài ra, thuật ngữ chung còn là “ngôn ngữ” kết nối cả chuỗi sản xuất: bộ phận thiết kế, lập trình, vận hành và kiểm tra chất lượng. Khi mọi người cùng hiểu một khái niệm theo một cách, sai sót do truyền đạt gần như biến mất.

7. Đào tạo nhân sự và tự động hóa trong gia công CNC

Cập nhật và đào tạo đội ngũ về thuật ngữ chuyên ngành là chìa khóa để vận hành hiệu quả hệ thống máy móc hiện đại. Doanh nghiệp có thể bắt đầu bằng việc xây dựng bộ từ điển nội bộ, tổ chức các buổi huấn luyện ngắn theo từng nhóm thuật ngữ và cho nhân sự thực hành trực tiếp trên máy.

Song song đó, việc đầu tư vào robot công nghiệp, máy CNC tự động hoặc giải pháp điều khiển từ xa sẽ giúp doanh nghiệp gia công CNC đạt được nhiều lợi ích:

• Rút ngắn thời gian gia công
• Nâng cao độ chính xác sản phẩm
• Giảm phụ thuộc vào nhân công tay nghề cao

Khi nhân sự hiểu thuật ngữ và thiết bị được tự động hóa, doanh nghiệp vừa tăng năng suất vừa kiểm soát tốt chất lượng đầu ra.

Kết luận

Nắm vững 50 thuật ngữ trên là bước đầu để làm chủ gia công CNC, từ lập trình, gá đặt, chọn thông số cắt đến kiểm soát chất lượng. Hãy lưu lại bài viết này làm tài liệu tra cứu cho đội ngũ kỹ thuật, đồng thời cân nhắc đầu tư vào tự động hóa để nâng cao năng lực cạnh tranh trong giai đoạn sản xuất hiện đại.
