Trong các nhà máy sản xuất gạo, thức ăn chăn nuôi, phân bón, xi măng hay hóa chất, việc xếp từng bao nặng 25–50 kg lên pallet là công việc lặp đi lặp lại, tốn sức và dễ gây chấn thương cho người lao động.
Tay kẹp bao khí nén (bag gripper) là bộ phận gắn ở đầu cánh tay robot, giúp tự động hóa toàn bộ khâu này với tốc độ cao, độ chính xác ổn định và chi phí vận hành thấp. Bài viết giúp bạn hiểu thiết bị này hoạt động ra sao, có những loại nào và cách chọn phù hợp.

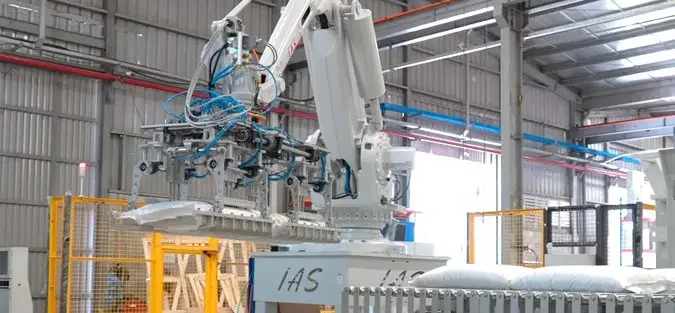

1. Tay kẹp bao (bag gripper) là gì?
Tay kẹp bao là loại công cụ cuối cánh tay robot (EOAT – End Of Arm Tooling) được thiết kế riêng để gắp, nâng, di chuyển và thả các loại hàng hóa đóng bao như bao gạo, bao xi măng, bao thức ăn chăn nuôi, bao nhựa PP dệt, bao giấy kraft hay bao hóa chất. Khác với tay kẹp thùng carton, tay kẹp bao phải xử lý vật thể mềm, dễ biến dạng và đôi khi rò rỉ khí nên cấu tạo có nhiều điểm đặc thù.
Thiết bị thường được trang bị trên robot xếp pallet (palletizing) để xếp bao từ băng tải lên pallet, hoặc trên hệ thống dỡ pallet (de-palletizing) để đưa bao ngược trở lại băng tải. Nhờ hoạt động bằng khí nén, tay kẹp cho lực kẹp mạnh, thao tác dứt khoát và dễ tích hợp với hệ thống khí sẵn có trong nhà máy.
2. Cấu tạo của tay kẹp bao khí nén
Một bộ tay kẹp bao tiêu chuẩn gồm các thành phần chính sau:
- Khung chịu lực: thường làm bằng hợp kim nhôm để giảm trọng lượng, giúp robot tiết kiệm tải trọng và tăng tuổi thọ khớp quay.
- Ngón kẹp (finger/jaw): thường làm bằng thép không gỉ hoặc thép hợp kim. Các ngón này luồn xuống dưới đáy bao như những chiếc “xúc”, nâng bao lên mà không đâm thủng bao bì.
- Xi lanh khí nén: bộ phận tạo lực đóng/mở. Một số dòng dùng hai xi lanh đồng bộ để hai má kẹp di chuyển cùng lúc, giữ bao luôn nằm ở tâm.
- Cơ cấu khóa an toàn: dạng khóa chuyển tiếp (over-center) hoặc cơ cấu duy trì lực kẹp, giúp bao không rơi khi mất điện hoặc mất khí đột ngột.
- Tấm ép trên (top clamp): giữ bao ổn định khi robot di chuyển nhanh, hạn chế bao bị lắc hoặc xô lệch.
- Cảm biến: cảm biến nhận diện bao và cảm biến vị trí xi lanh (đóng/mở) để hệ thống điều khiển biết chính xác trạng thái của tay kẹp.
Về hình thức, phổ biến nhất là kiểu hai ngón kẹp đối xứng. Với bao có hình dạng thất thường hoặc dễ biến dạng, nhà sản xuất có thể thiết kế tay kẹp ba ngón hoặc đa ngón để phân bổ lực đều hơn, hạn chế làm hỏng bao bì.

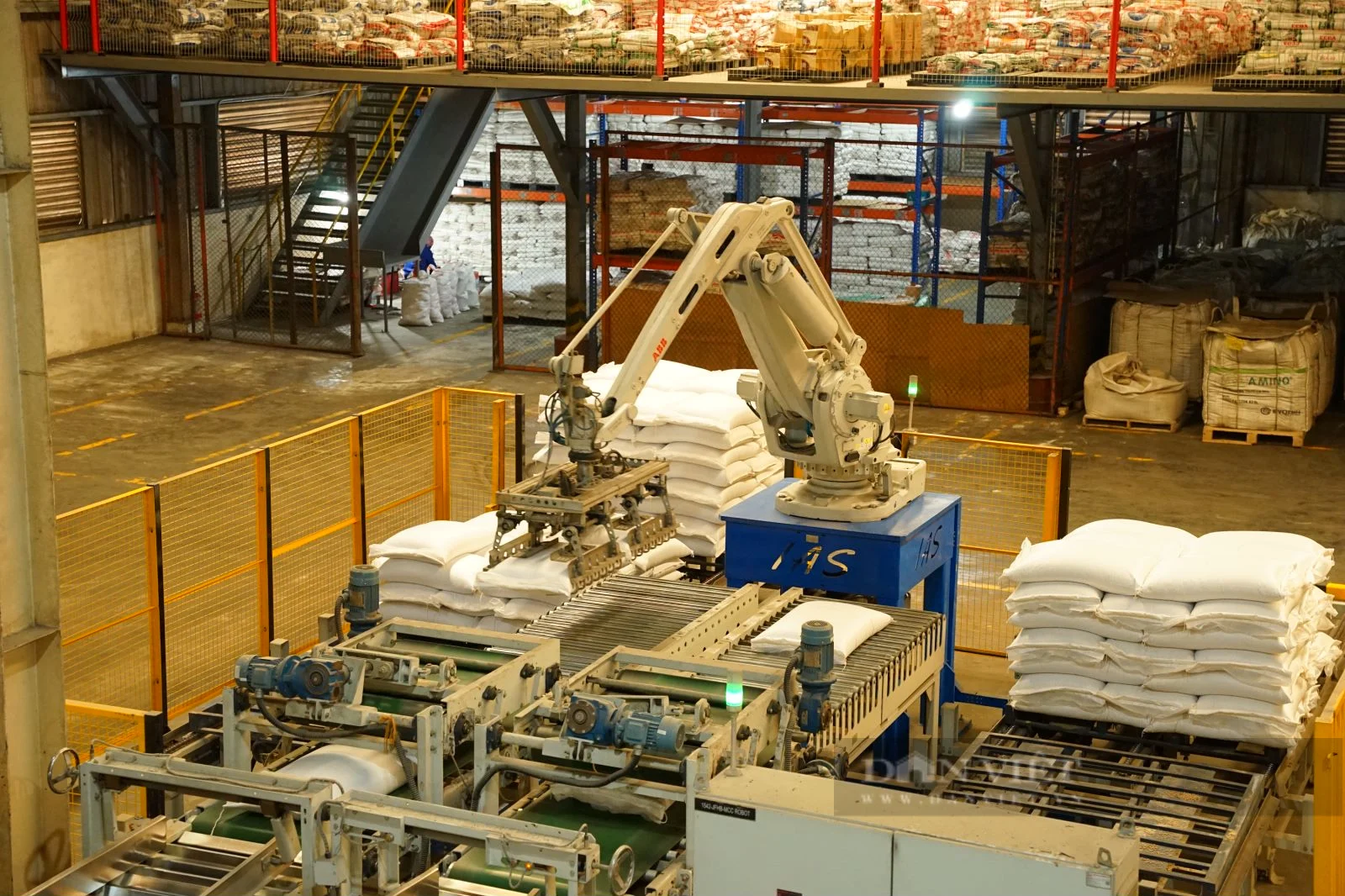

3. Nguyên lý hoạt động của tay kẹp bao khí nén
Quy trình làm việc của tay kẹp bao khí nén diễn ra theo một chu trình khép kín:
- Bao di chuyển trên băng tải con lăn đến vị trí lấy hàng. Cảm biến báo có bao.
- Robot hạ tay kẹp xuống, các ngón kẹp (ở trạng thái mở) trượt vào khe giữa các con lăn hoặc hai bên bao.
- Khí nén được đưa vào xi lanh, các ngón khép lại và nâng đỡ đáy bao, tấm ép trên giữ bao cố định.
- Robot di chuyển bao đến vị trí đã lập trình trên pallet theo sơ đồ xếp (pattern).
- Khí nén đảo chiều, ngón kẹp mở ra, bao được đặt xuống nhẹ nhàng; robot quay về lấy bao tiếp theo.
Do xi lanh khí nén đóng mở rất nhanh nên một hệ thống tốt có thể xếp khoảng 15–30 bao mỗi phút tùy dòng robot và quãng đường di chuyển. Lực kẹp được kiểm soát để giữ chắc mà không làm rách bao.
4. Các loại tay kẹp bao thường gặp
4.1. Phân theo nguyên lý gắp:
- Tay kẹp dạng càng/ngón (claw/fork): nâng bao từ phía dưới, rất phù hợp với bao PP dệt, bao giấy hoặc bao có khí rò rỉ mà giác hút chân không khó giữ chắc.
- Tay kẹp kẹp hai bên (clamp): kẹp hai thành bên của bao bằng xi lanh khí nén, đơn giản và nhẹ.
- Tay kẹp chân không (vacuum): dùng giác hút hoặc tấm hút, thích hợp bao có bề mặt kín, ít thấm khí và cần tốc độ cao.
4.2. Phân theo khả năng điều chỉnh kích thước bao:
- Chiều rộng cố định: phù hợp dây chuyền chỉ có một loại bao, giá thành thấp.
- Điều chỉnh bằng tay: thay đổi bề rộng bằng vô lăng hoặc cơ cấu khóa, mất vài phút khi đổi sản phẩm.
- Điều chỉnh bằng servo: tự động thay đổi chiều rộng theo từng loại bao ngay trong lúc robot chạy, không cần người can thiệp.

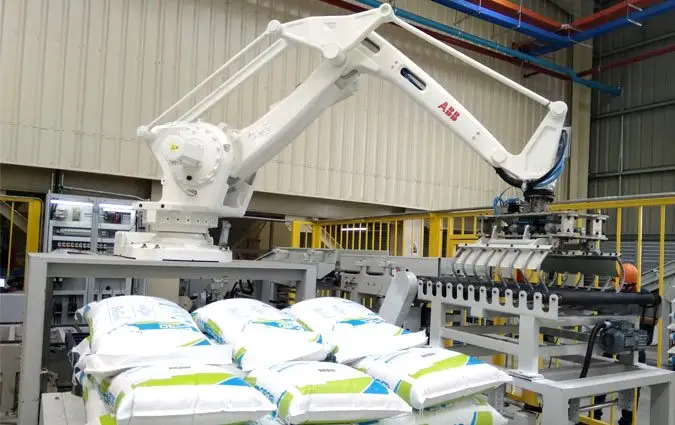

5. Ưu điểm khi sử dụng tay kẹp bao khí nén
- Tốc độ cao, độ chính xác tốt. Xi lanh khí nén phản ứng nhanh và cho thao tác lặp lại đáng tin cậy, giúp robot xếp pallet đúng vị trí từng bao, tạo kiện hàng vuông vức và ổn định khi vận chuyển.
- Linh hoạt với nhiều loại bao. Chỉ cần thay đổi cài đặt hoặc cụm ngón kẹp, cùng một thiết bị có thể xử lý nhiều kích thước và trọng lượng khác nhau, giảm thời gian chuyển đổi sản phẩm.
- Bền bỉ. Khung nhôm và ngón thép không gỉ chịu được bụi, ẩm, hóa chất, phù hợp vận hành nhiều ca.
- An toàn cho hàng hóa. Thiết kế ngón nâng từ đáy và lực kẹp được kiểm soát giúp hạn chế rách bao, rơi vãi và hao hụt sản phẩm.
- Tiết kiệm chi phí dài hạn. Giảm số lượng công nhân bốc xếp nặng nhọc, hạn chế tai nạn lao động, đồng thời giảm chi phí tuyển dụng, đào tạo và bảo hiểm.
6. Ứng dụng tay kẹp bao vào thực tế
- Xếp pallet cuối chuyền: bao thành phẩm từ máy đóng bao được robot xếp thành từng lớp lên pallet, sau đó chuyển sang máy quấn màng co.
- Dỡ pallet: lấy bao từ pallet nhập về đưa lên băng tải cấp liệu cho máy sản xuất.
- Chuyển bao giữa các băng tải: nối các công đoạn khác nhau mà không cần can thiệp thủ công.
- Các ngành điển hình: nông sản và lương thực, thức ăn chăn nuôi, phân bón, vật liệu xây dựng, nhựa hạt, hóa chất và thực phẩm.

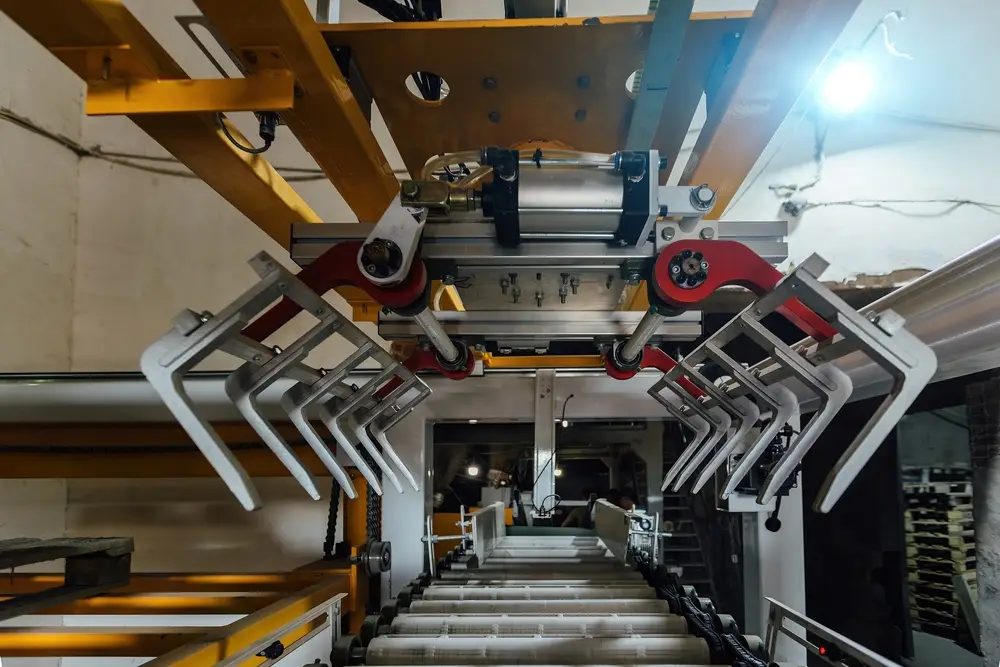

7. Tiêu chí lựa chọn tay kẹp bao phù hợp
Doanh nghiệp nên cân nhắc các yếu tố sau:
- Loại bao và vật liệu: bao PP dệt, giấy hay nhựa quyết định nên chọn ngón kẹp hay chân không.
- Kích thước và trọng lượng bao: xác định rõ khoảng chiều dài, chiều rộng, chiều cao và khối lượng lớn nhất.
- Số lượng mã hàng: nếu thường xuyên đổi kích thước bao, nên chọn loại chỉnh bằng tay hoặc servo.
- Tải trọng robot: cần cộng trọng lượng tay kẹp vào trọng lượng bao rồi đối chiếu với tải trọng cho phép của robot tại tầm với làm việc. Tay kẹp càng nặng thì khả năng nâng bao càng giảm.
- Tốc độ yêu cầu: số bao mỗi phút cần đạt sẽ quyết định kích thước xi lanh và cấu hình robot.
- Tính năng an toàn: ưu tiên cơ cấu giữ bao khi mất khí hoặc mất điện, cảm biến phát hiện bao và trạng thái kẹp.
- Kết nối với hệ thống hiện có: băng tải, nguồn khí nén, giao tiếp PLC và robot.
8. Bảo trì tay kẹp bao khí nén
Bảo trì đúng cách giúp thiết bị làm việc bền và hạn chế dừng máy ngoài kế hoạch:
- Kiểm tra áp suất khí nén định kỳ, lắp bộ lọc và tách nước để khí sạch, khô.
- Vệ sinh bụi bẩn bám trên ngón kẹp, cảm biến và các khớp chuyển động.
- Kiểm tra độ mòn của ngón kẹp, bạc đạn, gioăng xi lanh và thay thế kịp thời.
- Kiểm tra cảm biến và đường ống khí, phát hiện rò rỉ sớm.
Kết luận
Tay kẹp bao khí nén là mắt xích then chốt trong các hệ thống robot xếp và dỡ pallet cho hàng đóng bao. Nhờ tốc độ nhanh, lực kẹp ổn định, khả năng thích ứng với nhiều loại bao và chi phí vận hành hợp lý, thiết bị giúp doanh nghiệp giảm phụ thuộc vào lao động nặng nhọc, hạn chế hao hụt hàng hóa và nâng cao năng suất toàn dây chuyền.
